Loke™ og Eira™ 49 DB -Montasjeveiledning

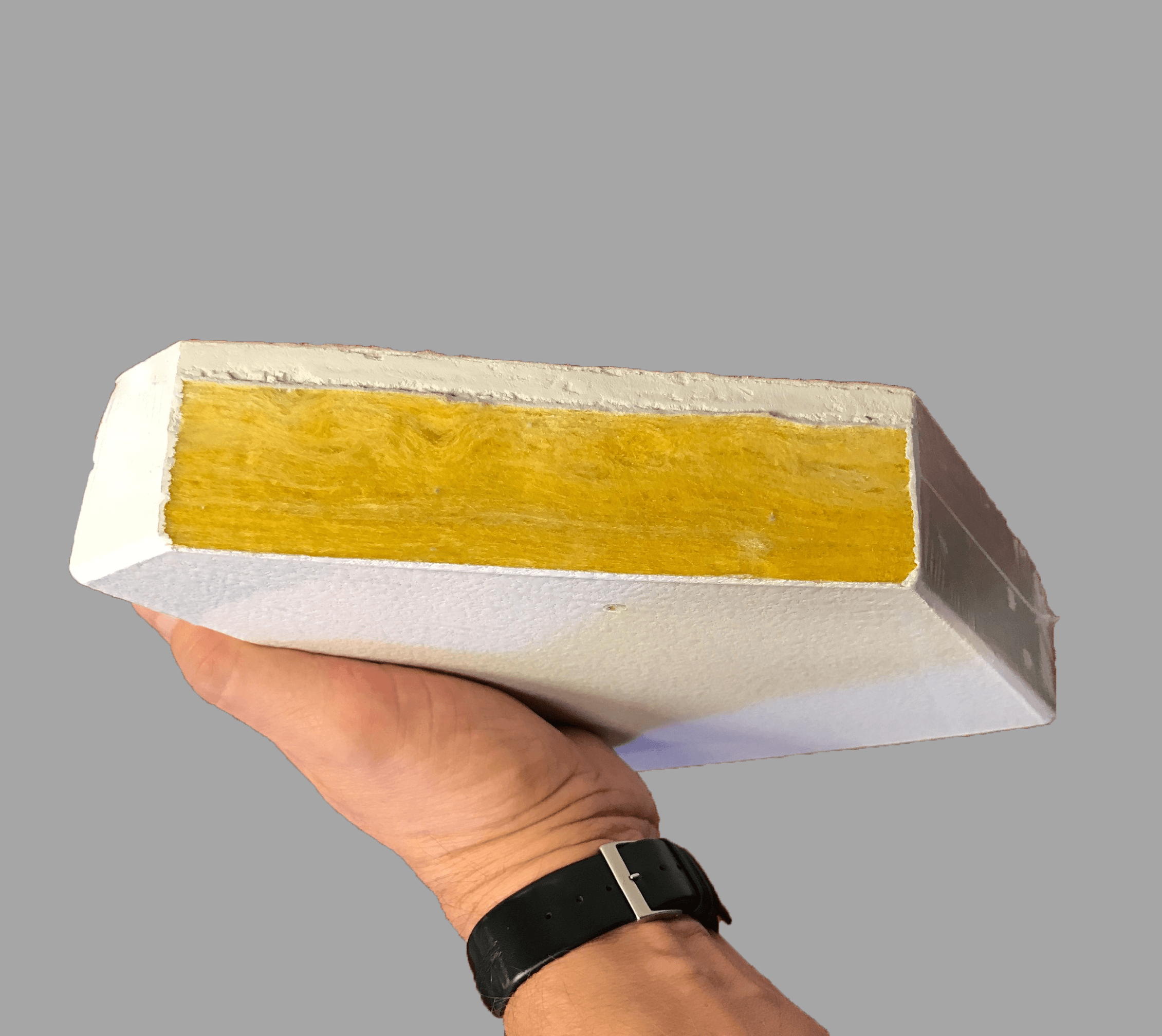

Loke™ og Eira49 DB er utviklet spesielt til å dempe lyd mellom rom og etasjer (trinnlyd) samt dempe etterklang i rom.

Platen har 2 sett egenskaper:

  • Blokkerer gjennomgående lyd med
  • Absorberer etterklang i rommet der den er montert. NRC = 0.95, lydklasse A.

Bruksområder:

  • Demping av trinnlyd fra ovenstående

For å dempe lyd mellom etasjer må taket i rommet som plages dekkes 100%.

  • Demping av lyd mellom kontorer (via luft) der eks cellekontorer ikke har vegger til etasjeskille. For å dempe lyd mellom slike kontorer må kontorene ha tak av systemhimling der platene legges i, dekkes 100%.

Lydisolering via himling mellom to rom. Dn,f,w -verdi 42 dB ihht. BS EN ISO 717-1:1997

  • Demping av lyd mellom kontorer der vegger går til etasjeskille og lyd kommer gjennom veggene.

For å dempe lyd mellom slike kontorer må veggen der lyden går i gjennom dekkes 100%.

  • Demping av etterklang (ekko) i rom.

For å dempe etterklang i et rom trenger en ikke dekke rommet mer enn nødvendig.
Behovet beregnes basert på lydmåling av etterklangstid. Platene kan monteres i tak eller på vegg.

fig1

fig2

Montasje i tak i området som plages av lyd.

fig3

Montasje på vegg i området som plages av lyd.

fig4

Vedrørended tekniske installasjoner:

Lette Spotlys (f.eks Led lys / svakstrøm) kan monteres direkte i platene.

Lamper og annet elektronisk utstyr kan festes opptil platene med lange gjennomgående skruer som festes i etasjeskillet.

Eventuelle elektriske installasjoner som skal ligge bak platene må utføres av fagpersonell.

Eventuelle installasjoner av brannvarslings- og brannslukkingsutstyr som skal ligge bak platene må utføres av fagpersonell.

Dersom installasjonen medfører skjæring og tilpasning av/i platene skal kuttflater forsegles.

NB!
Alle slike installasjoner vil kunne føre til lyd gjennomgang (lekkasjer) og bør gjøres minst mulig.
